Kalkulator toleranc ISO 1940: praktični vodnik

Objavljeno · Posodobljeno | Kategorija: Osnove uravnoteženja

Bistvo profesionalnega uravnoteženja ni le zmanjšanje vibracij, temveč tudi dokaz, da dosežena kakovost ustreza industrijskim standardom. Prav temu je namenjen Balanset-1A vgrajeni kalkulator toleranc ISO 1940.

Čemu služi kalkulator toleranc?

Kalkulator določi dopustno preostalo neuravnoteženost rotorja glede na njegovo maso, obratovalno hitrost in zahtevani razred kakovosti (razred G). Tako lahko objektivno presodite, ali rezultat po korekciji ustreza zahtevam.

Kaj pomenijo razredi G? (Praktični primeri)

Razred G (razred kakovosti) po ISO 1940 je v bistvu »omejitev hitrosti« za vibracije. Nižja kot je vrednost G, strožja je zahteva in bolj umirjeno mora delovati rotor. Spodaj je nekaj tipičnih primerov:

Tabela: Kaj pomenijo razredi G? (Praktični primeri)
Razred kakovosti (razred G) Tipični rotorji / primeri uporabe
G 4000 Pogoni ročičnih gredi velikih počasi tekočih ladijskih dizelskih motorjev (hitrost bata pod 9 m/s), po naravi neuravnoteženi
G 16 Kmetijska mehanizacija, drobilni stroji, pogonske gredi (kardanske gredi)
G 6,3 Ventilatorji, črpalke, centrifuge in separatorji, zobniki, obdelovalni stroji, papirni stroji, turbokompresorji, vodne turbine, splošni stroji
G 2,5 Plinske in parne turbine, kompresorji, pogoni obdelovalnih strojev, elektromotorji nad 950 vrt/min, tekstilni stroji
G 1 Pogoni brusilnih strojev, pogoni avdio in video opreme
G 0,4 Vretena in pogoni visoko precizijskih sistemov, žiroskopi

Preizkusite sami!

Uporabite naš brezplačni spletni kalkulator toleranc na naši glavni spletni strani in hitro določite zahtevano kakovost uravnoteženja za vaš rotor.

Uporabi spletni kalkulator zdaj↗

Kako uporabljati kalkulator: korak za korakom

1. Vnos parametrov

V programski opremi Balanset-1A odprite okno »Disbalance tolerance (ISO 1940)«. Vnesti morate naslednje parametre:

  • Masa rotorja: Teža rotorja, ki ga uravnotežujete.
  • Hitrost rotorja: Hitrost, pri kateri stroj deluje v normalnem obratovanju.
  • Razred kakovosti uravnoteženja: Izberite ustrezni razred G po ISO 1940 (npr. G 6,3 za črpalke, G 2,5 za plinske in parne turbine).

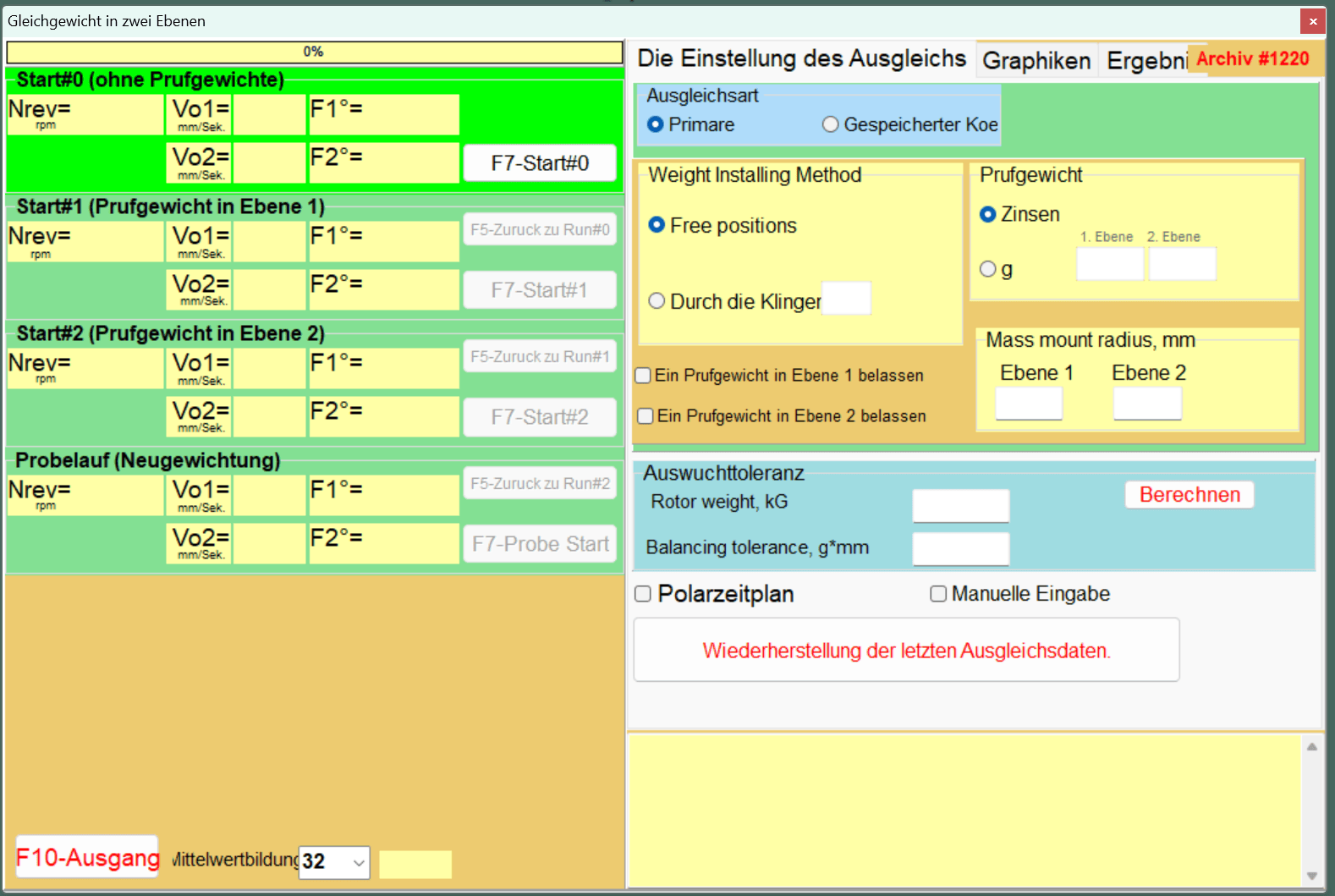

Vnosni zaslon kalkulatorja toleranc ISO 1940 v programski opremi Balanset-1A.

2. Izračun in razlaga rezultatov

Po kliku na »OK« programska oprema prikaže rezultate:

  • Dopustna preostala neuravnoteženost: Najvišja dovoljena vrednost preostale neuravnoteženosti, pogosto podana v gram-milimetrih (g·mm).
  • Dopustna ekscentričnost (prikazana, ko je klasična oblika nastavljena na prikaz neuravnoteženosti v mikrometrih): Ustrezni največji odmik težišča.

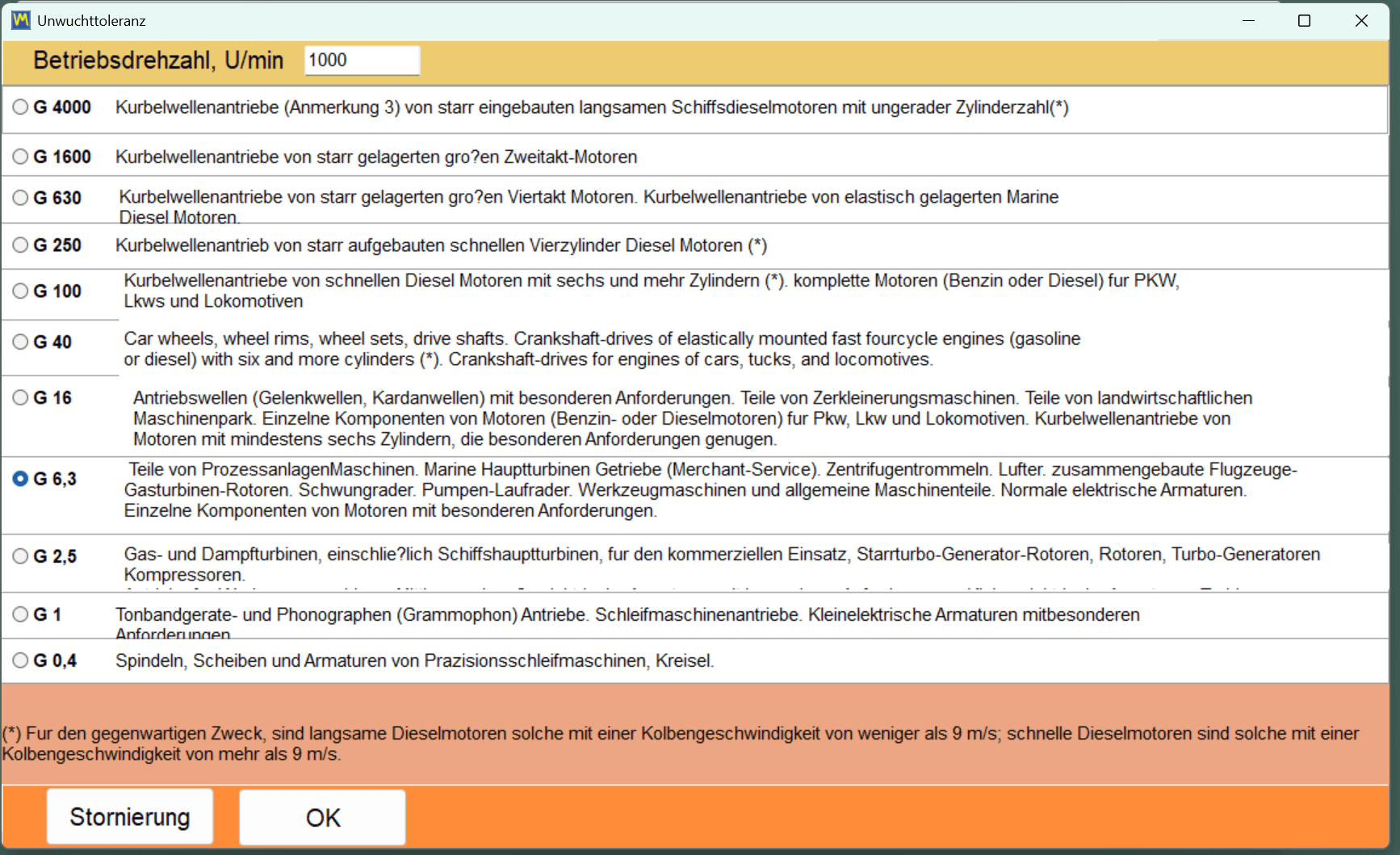

Okno z rezultati kalkulatorja toleranc z izračunano dopustno preostalo neuravnoteženostjo.

Primerjajte to ciljno vrednost z dejansko vrednostjo, ki jo naprava prikaže po uravnoteženju. Če je vaša dejanska vrednost manjša ali enaka ciljni, vaše delo ustreza industrijskemu standardu.

3. Enote in možnosti

Programska oprema ponuja dodatno prilagodljivost. Enote za izračun lahko na primer prilagodite, kar je še posebej koristno za dokumentacijo.

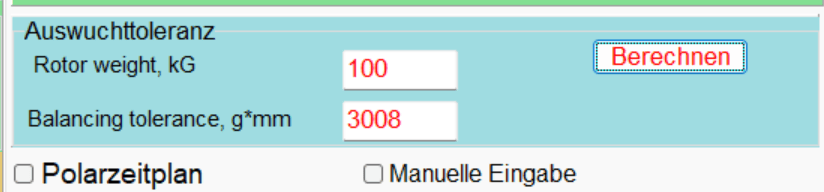

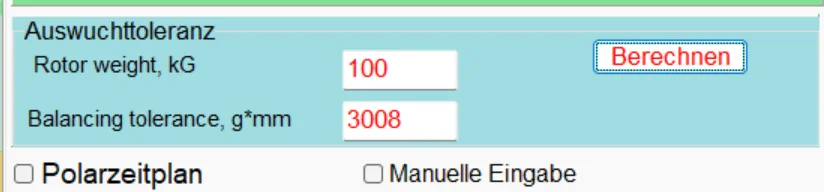

Možnosti za nastavljanje enot v kalkulatorju toleranc.

Prednosti vgrajenega kalkulatorja

  • Profesionalni nadzor kakovosti: Ne oddate le »tihega« rotorja, temveč takega, ki je dokazljivo skladen z mednarodnimi standardi.
  • Avtomatizirana učinkovitost: Brez ročnega iskanja po tabelah. Vsi izračuni se opravijo takoj, brez ročnega iskanja po tabelah.
  • Zanesljiva dokumentacija: Rezultate lahko neposredno vključite v poročila o uravnoteženju.

Z vgrajenim kalkulatorjem toleranc ISO 1940 postane Balanset-1A zmogljivo orodje za vsakogar, ki ceni natančno in standardom skladno uravnoteženje.
