Uravnoteženje drobilnikov in mlinov: delo v ekstremnih razmerah
Na kratkoRotorji drobilnikov in mlinov se uravnotežijo po dejanskem stanju in ne po urniku: po zamenjavi kladiv, ob pojavu vibracij in vsakih 3–6 mesecev. Najprej odstranite ves nabrani material, kladiva pa zamenjajte v parih nasproti drug drugemu z razliko mase do 100 g ali kot celoten komplet.
Kdaj to velja
- Po zamenjavi kladiv ali udarnih elementov drobilnika
- Ko se pojavijo močne vibracije ali razpoke v temeljih
- Periodično vsakih 3–6 mesecev glede na stanje
- Neenakomerna obraba kladiv ali zlomljeni delovni elementi
Kdaj ne velja
- Uravnotežite glede na dejansko stanje, ne po fiksnem urniku
- Nesmiselno na neočiščenem ali poškodovanem rotorju
- Korekcijske uteži morajo prenesti udarne obremenitve
Posebnosti: Drobilna oprema deluje v najzahtevnejših razmerah: udarne obremenitve, abrazivna obraba in nabiranje materiala. Uravnoteženje tukaj zahteva poseben pristop.
Uvod
Drobilniki in mlini spadajo med najzahtevnejšo opremo za obratovanje. Njihovi rotorji delujejo pri stalnih udarnih obremenitvah, so izpostavljeni ekstremni abrazivni obrabi in nabiranju predelanega materiala.
Ključni problem: neuravnoteženost tukaj ni statična, temveč se nenehno spreminja, ko se delovni elementi (kladiva, udarni elementi, noži) obrabljajo ali odpovedo.
Vrste drobilne opreme

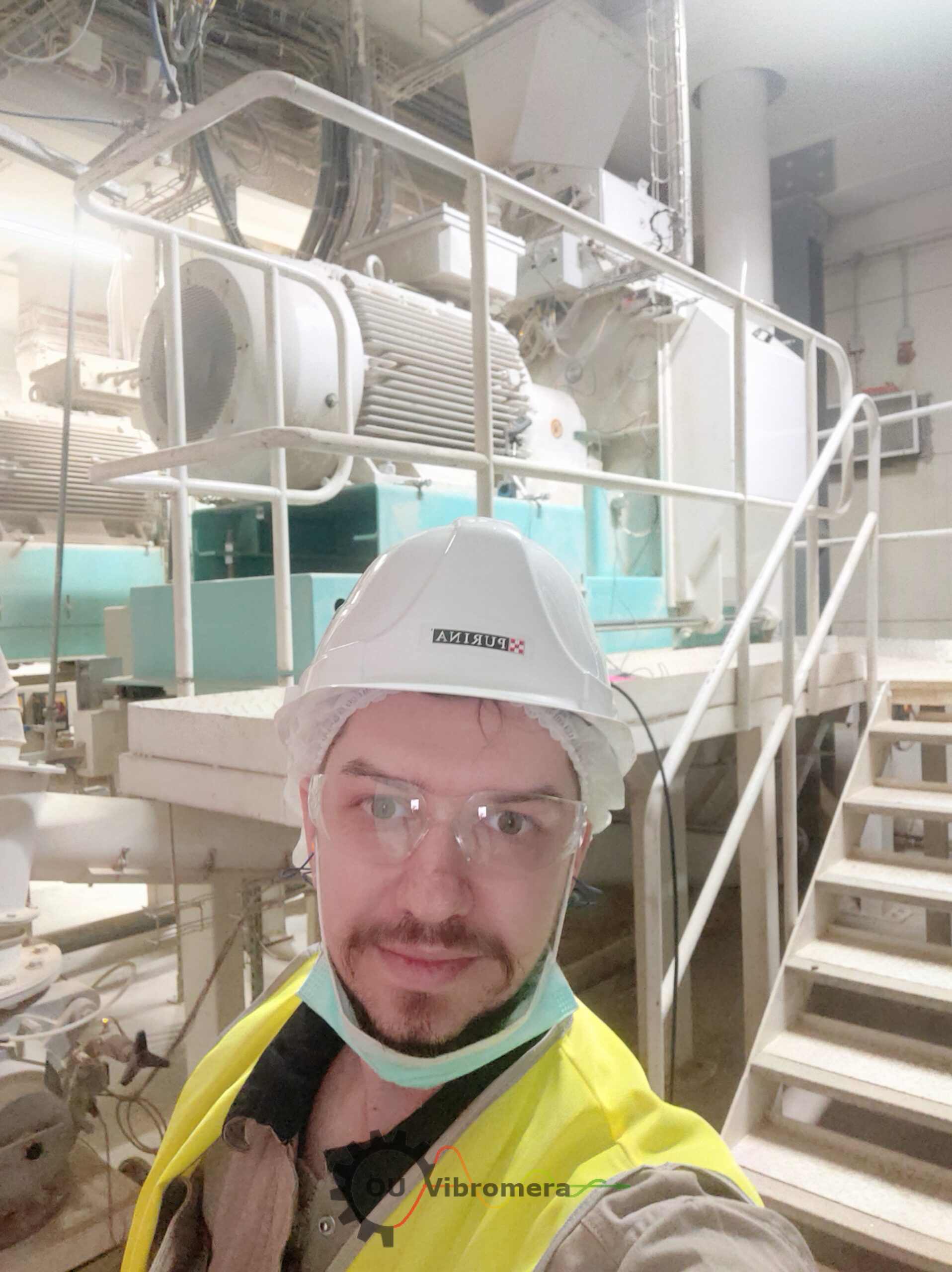

Fotografija 1. Uravnoteženje drobilnika v obratu prehrambne industrije: priprava opreme za diagnostiko vibracij in uravnoteženje v proizvodnih razmerah
1. Kladivni drobilniki
Zasnova: rotor s tečajno vgrajenimi kladivi, ki prosto nihajo na svojih oseh.
Težave z neuravnoteženostjo:
- Neenakomerna obraba kladiv — eno se lahko obrabi bolj kot ostala
- Zlom kladiva — nenadna izguba mase povzroči hudo neuravnoteženost
- Nabiranje materiala — vlažen ali lepljiv material se neenakomerno nalaga
2. Udarni drobilniki in mlini
Zasnova: rotor s togo pritrjenimi udarnimi elementi ali noži.
Težave z neuravnoteženostjo:
- Enostranska obraba — pri predelavi abrazivnega materiala
- Odlomki in razpoke v delovnih elementih
- Kovinski udarci — ti lahko upognejo ali zlomijo udarni element
Posebne težave drobilne opreme
Težava 1: Ekstremna in neenakomerna obraba
Vzrok: abrazivni material (ruda, gramoz, premog) hitro obrablja delovne elemente. Obraba nastaja neenakomerno zaradi nehomogenosti materiala in režima dovajanja.
Posledice: neuravnoteženost hitro narašča. Če je kladivo tehtalo 5 kg in po mesecu dela tehta 4,5 kg, je to za rotor že resna neuravnoteženost.
Posebnosti uravnoteženja drobilnikov

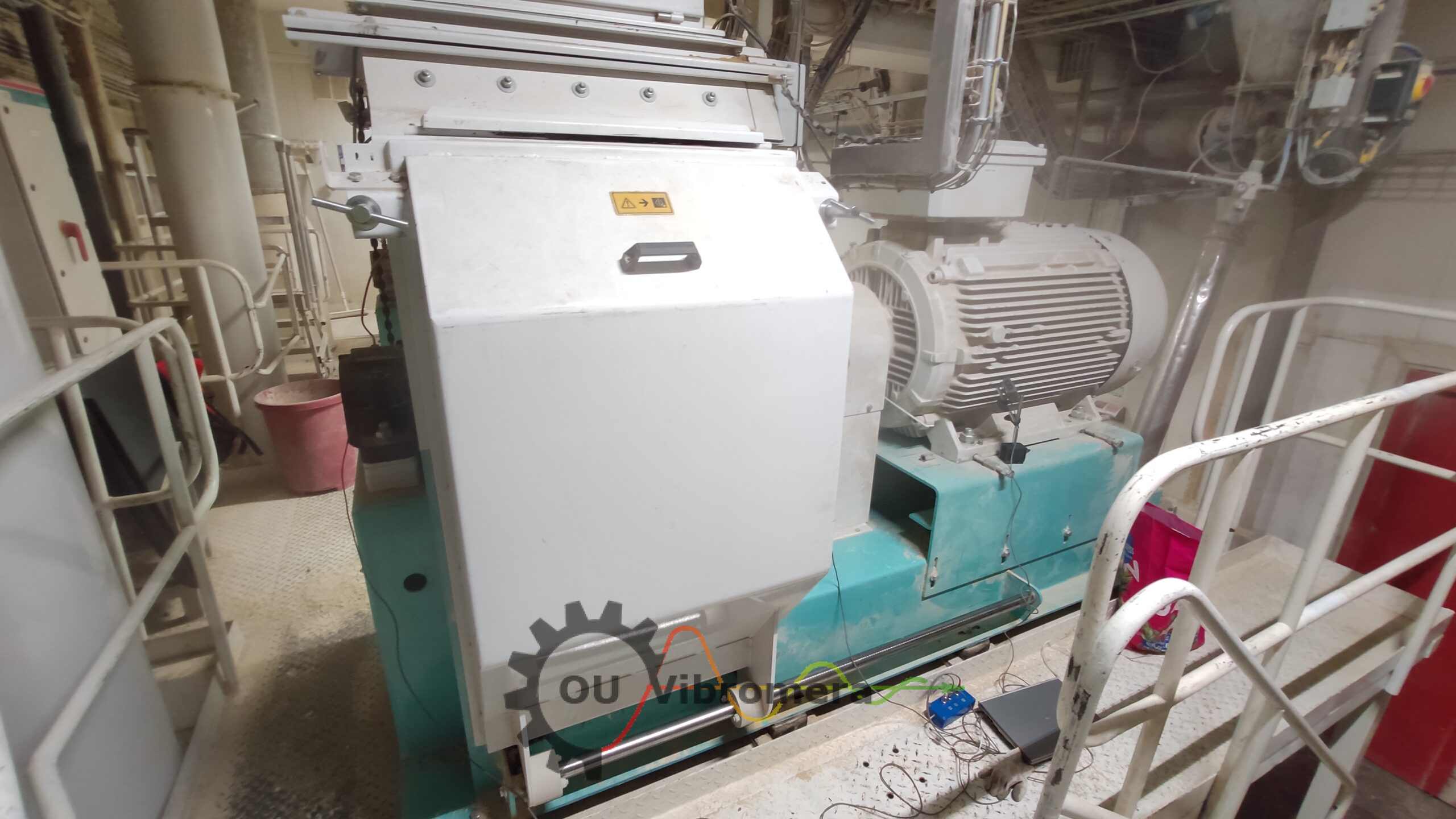

Fotografija 2. Uravnoteženje drobilnika: vibracijski senzorji, pritrjeni na podpore ležajev med meritvami za določitev neuravnoteženosti
Priprava: izjemno pomembna!
- Čiščenje rotorja: odstranite VSE, kar se je nabralo. Uporabite strgala, vodo pod tlakom in stisnjen zrak
- Pregled kladiv/udarnih elementov: preverite celovitost VSAKEGA elementa. Razpoke ali odlomki pomenijo zamenjavo
- Preverjanje pritrditev: privijte vse vijake. Drobilniki delujejo z udarci, zato se vijaki sproščajo
- Temelji: preverite sidrne vijake. Udarne obremenitve jih lahko sprostijo
Praktična priporočila
Kontrolni seznam pred uravnoteženjem drobilnika
- Čiščenje: rotor očiščen vsega nabranega materiala (100 %)
- Pregled: vsa kladiva/udarni elementi nepoškodovani, brez razpok
- Popolnost: število kladiv ustreza zasnovi
- Simetrija: kladiva zamenjajte v paru nasproti drug drugemu (razlika v masi med novim in obrabljenim kladivom do 100 g) ali kot celoten komplet; če celoten komplet ni na voljo, preostala kladiva razporedite po rotorju simetrično
- Pritrditev rotorja: vijaki priviti, ključi na mestu
- Ležaji: brez zazora, brez pregrevanja, mazanje v redu
- Temelji: sidrni vijaki priviti, brez razpok
Primer iz prakse: drobilnik v obratu za predizdelane betonske elemente
Izhodiščno stanje
Objekt: kladivni drobilnik za drobljenje gramoza
Težava: močne vibracije (12 mm/s), hrup, razpoke v temeljih
Vzrok: 3 od 24 kladiv zlomljena, ostala neenakomerno obrabljena
Izvedena dela
- Ustavitev drobilnika, odstranitev zaščitnih pokrovov
- Pregled rotorja: najdena 3 zlomljena kladiva
- Zamenjava CELOTNEGA kompleta kladiv (24 kosov) z novimi
- Uravnoteženje rotorja v lastnih ležajih z Balanset-1A
- Ojačitev temeljev (utrditev z betonom)
Rezultat
- Vibracije zmanjšane z 12 na 2,8 mm/s (znotraj standardnih meja)
- Hrup zmanjšan za ~15 dB
- Izkoristek povečan za 8 %
Ekonomika
Stroški:
- Komplet kladiv (24 kosov): 7.200 €
- Uravnoteženje: 1.400 €
- Ojačitev temeljev: 1.800 €
- SKUPAJ: €10,400
Letna korist:
- Preprečeni zastoji: 15 dni × 3.200 € = 48.000 €
- Življenjska doba ležajev potrojena: prihranek 4.800 €/leto
- 8 % povečanje izkoristka: +14.000 €/leto dodatnega dobička
- Skupna korist: 66.800 €/leto
ROI: €66,800 / €10,400 = 6,4× (povrnitev v 2 mesecih)
Zaključek
Uravnoteženje drobilne opreme je delo v ekstremnih razmerah, ki zahteva poseben pristop. Ključna načela uspeha so:
- Temeljita priprava: čiščenje, pregled in zamenjava obrabljenih elementov v parih ali v celotnem kompletu
- Zanesljiva pritrditev: korekcijske uteži morajo prenesti udarne obremenitve
- Rednost: uravnotežite glede na dejansko obrabo, ne le po urniku
- Celosten pristop: vibracije + temelji + ležaji + pogon
S pravim pristopom se uravnoteženje drobilnika povrne v 2–3 mesecih, saj prepreči zastoje in podaljša življenjsko dobo opreme.
